Ecumeur Superskimmer Compact
C'est décidé, suite à mes lectures sur Aquamer, je vais construire l'écumeur tel que décrit sur le site de Mars, qui reprend l'article d'Aquarama N° 150.
Passage de la commande à Platiques sélection
Pour gagner en frais de transport, j'ai commandé en même temps le Kit pour réaliser le réacteur à calcium que je construrai un peu plus tard. Tout d'abord je tiens à recommander cette adresse qui a honnoré ma commande très rapidement malgré mes corrections sur certaines dimensions données en dernière minute. Si vous commandez le kit avec l'intention de réaliser vous même la coupelle, précisez le, car le tube de 16 cm ne fait pas partie du kit de base.
Réalisation

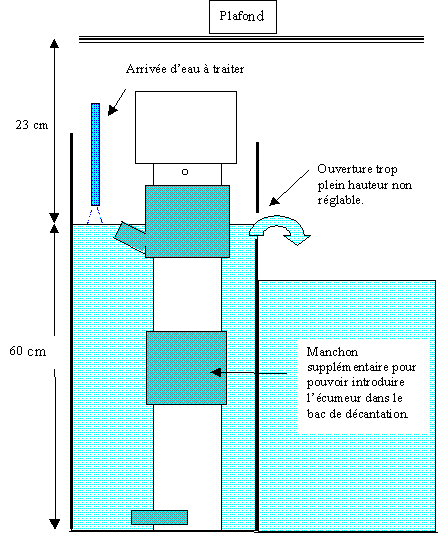

La hauteur de mon bac de décantation faisant 60 cm , j'ai bêtement commandé un tube de 60 cm au lieu des 31 cm du plan. Je dis bêtement car je n'ai que 23 cm disponible entre le haut du filtre et le plafond, ce qui fait que le tube ne rentre pas dans le bac du filtre, on ne fait jamais assez attention.
J'ai donc décidé de réaliser la chambre en deux parties qui seront simplement emboitées dans le bac du filtre, ce qui de plus me permetra d'orienter la tubulure de sortie comme je le désire par rapport l'injecteur. Je vais poncer une des extrémités du tube afin que celui-ci coulisse librement dans un manchon de liaison sinon il va bloquer et je me retrouve à la case départ, je ne pourrai plus le ressortir du bac.
Montage de l'injecteur.
Voici l'astuce que j'ai utilisé pour emboîter l'injecteur dans le manchon de 32.
Faire bouillir de l'eau dans une casserole. Une fois l'eau chaude, plonger le manchon de 32 à mi-hauteur en le tenant avec une pince. Au bout d'une minute le retirer, il est suffisamment mou pour y enfoncer l'injecteur. Faire entrer et sortir l'injecteur plusieurs fois de suite afin de bien calibrer le trou, puis faire refroidir sous en robinet d'eau froide pour durcir le manchon avant qu'il se déforme.

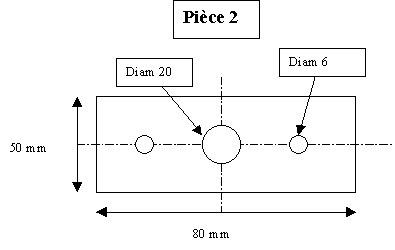

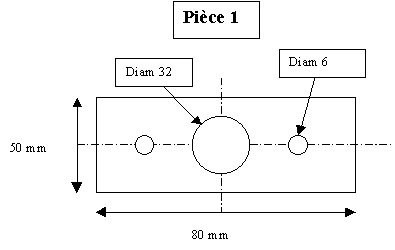

Pour maintenir l'injecteur solidaire du manchon sans le coller, j'ai réalisé deux pièces en Plexiglas suivant les schémas ci-dessous.

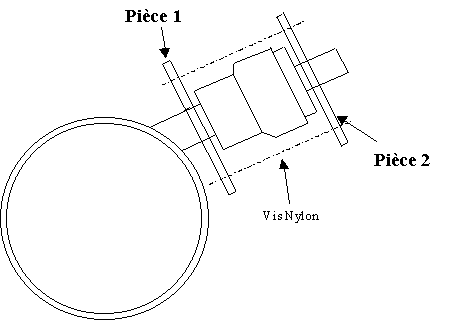

Mettre la pièce 1 sur le tube de 32, coller le manchon de 32, positionner l'injecteur, mettre la pièce 2 sur l'injecteur et relier les pièces 1 et 2 par 2 vis Nylon de 6mm longueurs 90 mm à 100 m avec écrou papillon. Certes ce n'est pas esthétique mais c'est efficace.
La suite de mes problèmes est pour bientôt, car je ne sais pas comment je vais pouvoir retirer la coupelle de l'écumeur avec 23 cm de disponible?
J'ai donc décidé, suite à quelques conseils sur la liste Aquamer, de couper 1 cm du cylindre B, de ce fait, je peux descendre la coupelle de 1 cm.
Pour pouvoir encore mieux sortir la coupelle, j'ai poncé le cylindre B afin que celui-ci coulisse très librement dans le manchon C. Et je retire en même temps le cylindre B avec la coupelle pour le nettoyage.

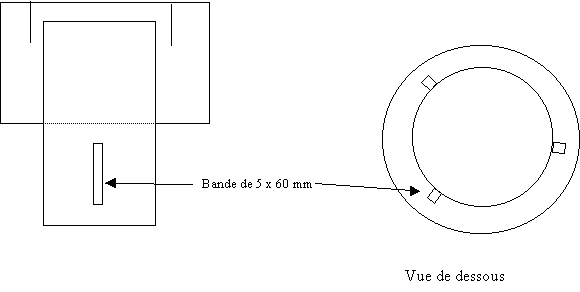

Réalisation de la coupelle avec 2 Tuperwares réalisation sans problème, j'attire cependant votre attention choisissez des tuperwares cylindriques, ils seront plus faciles à nettoyer que les bombés. J'ai amélioré les taquets de centrage en découpant 3 bandes de Plexiglas de 5 à 7 mm sur 60 mm que je colle sur le tube en dessous de la coupelle ce qui assure un meilleur centrage.
Réglage de l'écumeur
Le grand moment est enfin arrivé. Mise sous tension de la pompe et la catastrophe, j'ai tellement de bulles que l'eau émulsionnée monte dans la coupelle et la rempli en quelques secondes. Ou est l'erreur ?
Autour de l'injecteur il y a une prise d'air car il n'y a pas d'étanchéité entre le manchon de 32 et l'injecteur ce qui fait que l'on ne contrôle pas le débit d'air. J'ai donc fait un cordon de silicone en attendant de trouver une meilleure solution.
Malgré ce problème résolu je n'arrive toujours pas à régler l'écumeur je suis obligé de raccorder un tuyau sur la prise d'air avec un robinet de réglage. Cette fois ci je peux contrôler l'écumeur pour qui me fabrique une écume correcte. D'après les renseignements que j'ai pu avoir, je pense qu'au début on doit contrôler le débit d'air afin de pouvoir éliminer l'excès de matière organique.

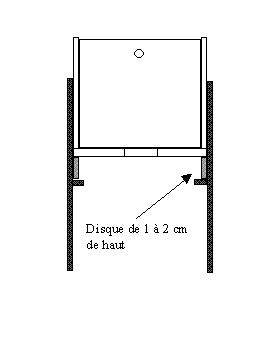

Maintenant l'écumeur tourne depuis 3 jours le robinet d'air est ouvert à 100 % et je peux enlever le tube sur l'arrivée d'air à l'injecteur. Mais je ne suis pas satisfait car mon écume est trop claire, c'est de l'eau teintée jaune très claire. Il faut que je fasse descendre le niveau dans le corps de l'écumeur afin d'avoir une écume plus sèche. J'ai donc enlevé le tube en sortie de l'écumeur qui ne sert pas et qui freine le débit donc fait monter le niveau dans l'écumeur de combien ? Je n'en sais rien, mais je suis à la recherche de tous millimètres gagnés. Je ne peux hélas pas enlevé le coude car il est collé et je n'ai pas envie de le scier. J'ai récupéré la rondelle découpée de 1 cm de ma coupelle que j'ai intercalée sous le disque percé ce qui me remonte artificiellement le niveau de 1 cm. Je pense que l'on peut passer à 2 cm mais pas plus. Maintenant l'écumeur semble fonctionner correctement.
L'écumeur est maintenant terminé, il fonctionne correctement, il me faudra cetainement ajuster la hauteur du disque dans le temps pour optimiser la qualité de l'écume en fonction des résultats. Si vous décidez de réaliser cet écumeur, j'espère que ces quelques conseils pourront vous être utiles.
Articles, plans de réalisation pour brassage alterné Aquarama n°158.
(Montage non réalisé)
Pour ceux qui ont peur de voir leurs détecteurs de niveaux mécaniques se bloquer, je vous propose de consulter le N°1873 de la revue Le Haut-parleur à la page 103.
Il y est décrit un système d'automatisme pour bassins qui répond parfaitement au besoin. Ce système de contrôle de niveau s'effectue par des électrodes de détection de niveau bas et de niveau haut. Pour éviter l'électrolyse entre les électrodes le courant utilisé est de fréquence élevée. Ces détections de niveau pilotent via un circuit électronique un relais qui peut très bien piloter une électrovanne ( 24Vcc recommandé). De plus pour les personnes ne voulant pas réaliser le circuit imprimé, il est possible de le commander directement à la revue pour une somme de l'ordre de 30Fr. Je recommande de gainer les électrodes et de laisser de 1 ou 2 mm de métal inox en contact avec l'eau de l'aquarium afin de limiter la pollution par le métal.
Ce montage est réservé aux personnes sachant utilser un fer à souder, mais ne présente aucune difficultée majeure.
Le montage est alimenté en 12 volts ( alimentation non décrite dans l'article).
(Montage non réalisé personnellement) mais fait partie de mes noubreux projets.
Osmolateur du site Mars
Je ne veux pas reprendre ici la description des composants premettant la réalisation de l'osmoseur car ceux ci sont décrit sur le site de Mars. Cependant un certain nombre de personnes ont eu des problèmes avec le cablage de ces éléments.

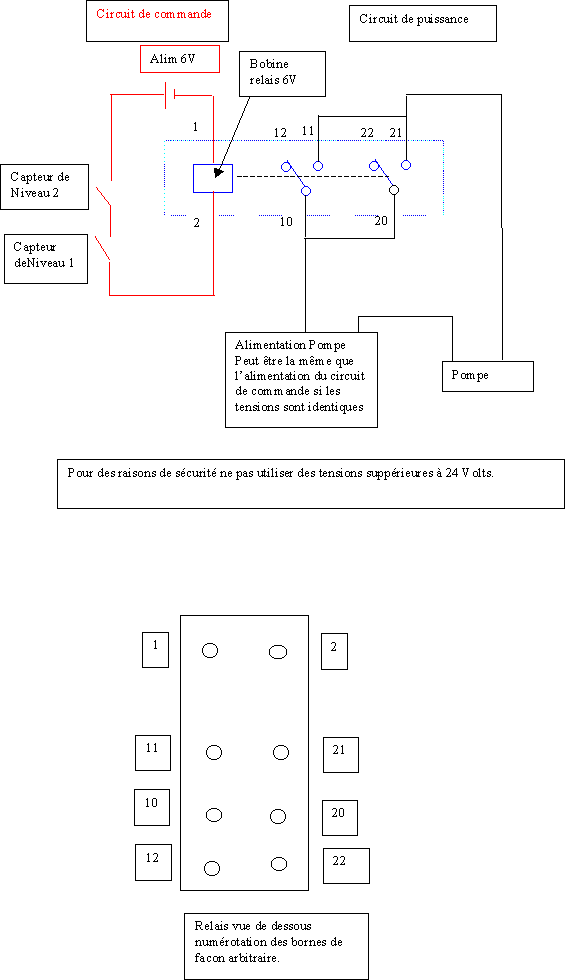

Ce petit schéma peut aider ceux qui ont des difficultées avec le branchement des différents composants. Je conseille de n'utiliser que des tensions inférieures ou égales à 24 V.

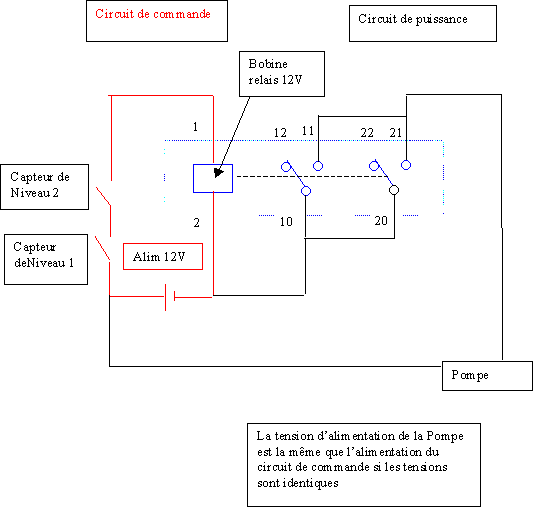

Note: le plan de brochage ci dessus est un brochage courant pour les relais mais attention tous les relais n'ont pas le même brochage aussi vérifier celui ci avant de réaliser le montage. De même le plan est réalisé avec un relais 6 volts donc avec une alimentation 6 volts si votre relais est en 12 volts utilisez une alimentation 12 volts.
Si votre pompe à la même tension d'alimentation que le circuit de commande vous pouvez reprendre la tension en parrallèle sur l'alimentation du circuit de commande mais surtout pas en série.
Exemple:
